Böhler WA1 zusammen mit ZIMO MX82V
|
|
|
|
|
|
|
Die guten Erfahrungen und Empfehlungen anderer Leute führten zum Kauf. Auf unserer Anlage beschränken sich die motorisierten Weichen - abgesehen von den LGB-Weichen im Schattenbahnhof - auf jeweils nur zwei pro Station, die dann auch zur Fernbedienung bei Zugkreuzungen oder Zugüberholungen dienen sollen.
|
|
Die Artikel werden mit einer ausführlichen Betriebsanleitung geliefert, nur fehlt da ausgerechnet der Einfachanschluss für das ZIMO-System. Entsprechende Suche im Net ergab paar Tipps, leider aber nicht den erwünschten Erfolg. Also wurden mal Varianten probiert ... siehe da bereits der zweite Versuch brachte das Resultat.
|
|
|
|
|
|
|

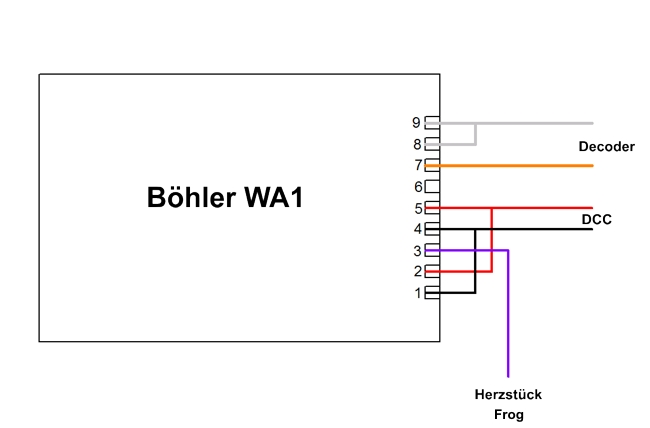

Anschluss-Schema
|
|
|
|
|

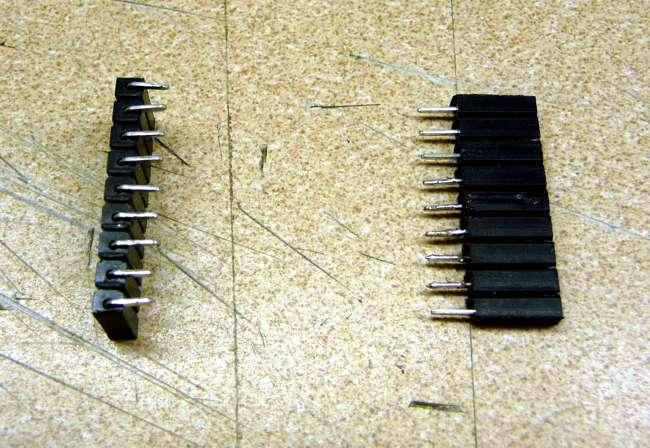

Auch an einem guten Produkt kann man manchmal noch etwas verbessern. In diesem Fall war das der mitgelieferte Stecker; die Lötfahnen wären viel praktischer wenn sie im 90º Winkel abgehen würden. Also erster Schritt: ändern!
|
|
|
|
|
|
|

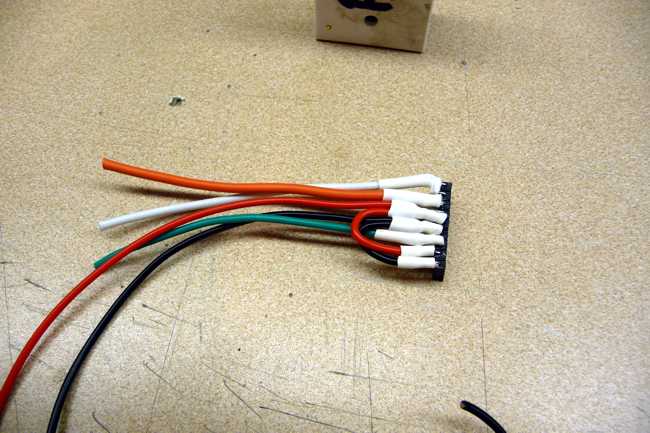

Geänderter Stecker
|
|
|
|
|
Damit der Stellhebel und die Stellschwelle in die richtige Höhe kommen wurde beim Motor eine 4mm starke Platte untergebaut.
|
|
|
|
|
|
|

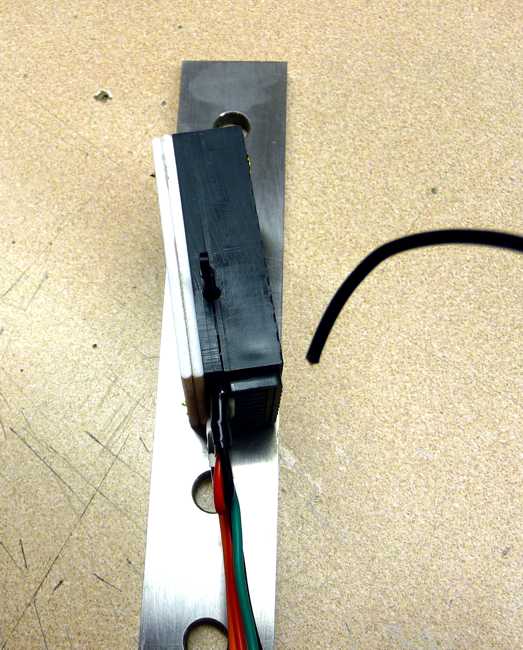

Distanzplatte
|
|
|
|
|
|

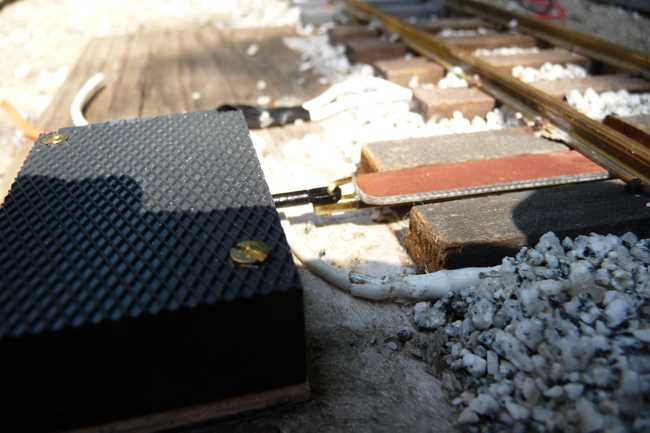

Relative Lage von Stellhebel und Stellschwelle
|
|
|
|
|
Nach Schema kommt die DCC-Spannung direkt ab den Weichenschienen, einzige andere Zuführung ist die Auslöseimpulsspannung vom Dekoder d.h. man kann die Sache bequem an der Werkbank verdrahten.
|
|
|
|
|
|
|
|
|
|
|
|

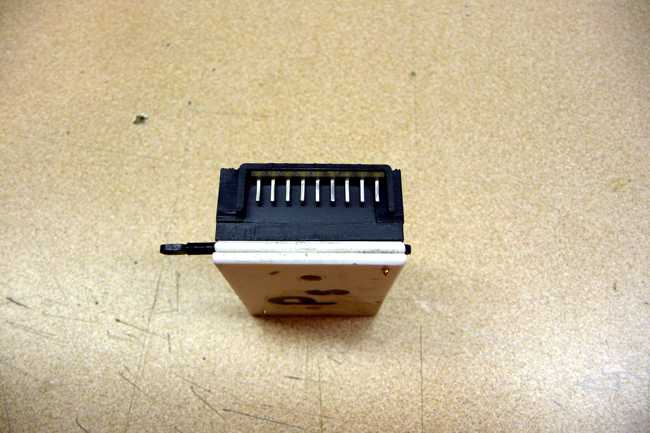

Wie man sieht ergibt das dann genügend vertikalen Zwischenraum um den Stecker auch in fertigmontierter Lage ein- und auszustecken.
|
|
|
|
|
|
|

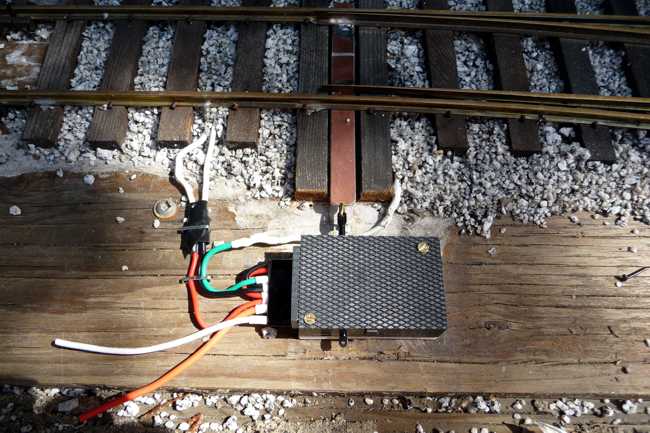

Montierter Stecker
|
|
|
|
|
Nach genauem Markieren wird die Grundplatte montiert.
|
|
|
|
|
|
|

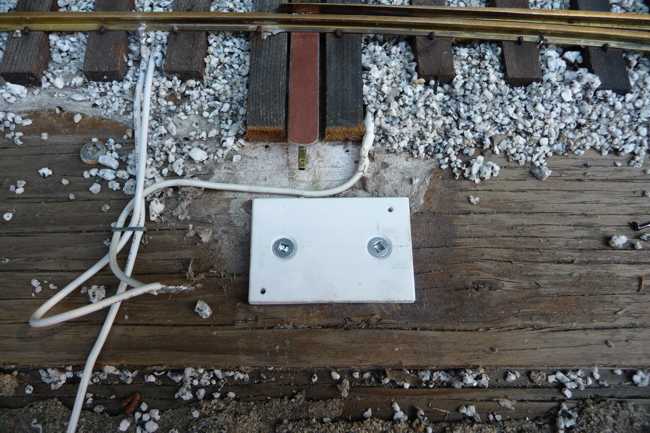

Montage der Grundplatte
|
|
|
|
|
Verbunden weren Stellhebel und Stellschwelle mit der einfachen “Link and Pin” Methode.
|
|
|
|
|
|
|
|
|
|
|

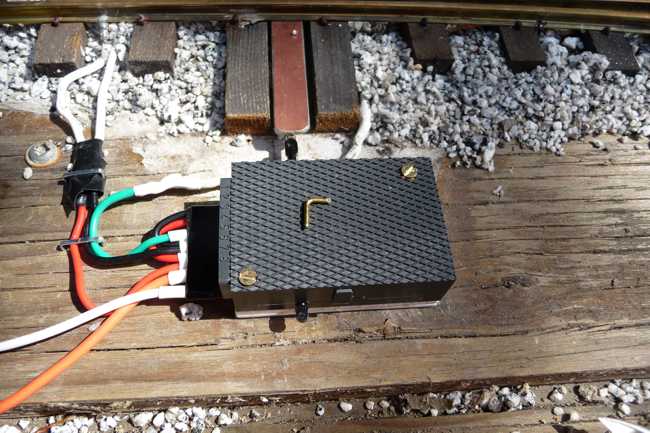

Link and Pin
|
|
|
|
|
|
|
Über die Langzeitbewährung wird später berichtet.
|
|
|
|
|
|
|
|
|
|
