Selbstbauweichen 1 Uebersicht









Los geht’s













Was es an Material braucht sieht man auf dieser Liste









Schwellenteilung und Schablonen











Beim Weichenselbstbau braucht man zum Anfang mal eine Zeichnung der Schwellenteilungen für die verschiedenen Weichentypen. Nachdem ich in HOm hunderte von Weichen baute - für Kunden und die eigene Anlage - war es einfach die Unterlagen in den IIm Maßstab umzurechnen.



Natürlich ist es gut möglichst viel Vorbildinformationen zu haben. Anderseits ist es auch so, dass man sich entscheiden muss wann es nun vorbildlich genug ist.



Kompromisse müssen auch dann eingegangen werden, wenn man Industriefahrzeuge ohne Änderungen einsetzen will und auch die Fahrzeuge der Kollegen rollen sollen. Wenn’s genau maßstäblich sein muss kann man die Fahrzeugfreizügigkeit vergessen.













Schablone für RhB Weiche mit 12° Abzweigwinkel  1:4,5









Die Schablonen zeichne ich in CADrail in der vollen Grösse und drucke sie 1:1 aus. Die Blätter werden zusammengesetzt und danach auf ein imprägniertes Stück Sperrholz geklebt.

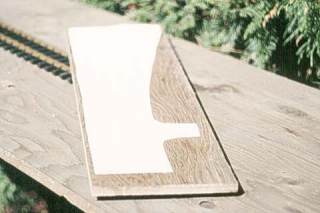

Schablone auf Sperrholz geklebt.









Die Schwellen werden auf die verschiedenen Längen zugeschnitten und in Holzbeize gelegt. Ich verwende Beizen auf Oel- und Latex-Basis in verschiedenen Farbtönen. Beizen auf Oelbasis dringen sehr leicht ins Holz ein. Die Latexbeize bleibt mehr an der Oberfläche. Es wird sich dann zeigen welche Art widerstandsfähiger ist, obwohl Zedernholz, wenn es naturbelassen bleibt, einen schönen silbergrauen Ton annimmt. Beize ist mir zum Schutz.



Die Schwellen bleiben 2-3 Tage im Bad, danach werden sie abgesiebt, man lässt sie paar Stunden abtropfen und danach wird noch überflüssige Beize abgewischt.



Man lässt sie dann einen oder zwei Tage an der Luft trocknen. Latex trocknet sehr rasch, Oelbeize langsamer.



Wenn die Schwellen schön trocken sind werden sie auf die Schablone geklebt. Dafür verwende ich einen Kleber auf Acryl-Basis welcher in jedem Wetter hält.













Schwellen aufgeklebt.









Die Schwellen haben leichte Farbunterschiede, je nach Typ der Beize. Falls sich rausstellt, dass dies nicht realistisch genug aussieht kann man immer noch etwas nachpinseln.



Man probiert’s mal und sieht wie’s kommt. In den kleineren Baugrössen verwende ich immer verschiedene Schwellenfarbtöne (Nuancen wäre wahrscheinlich ein besserer Ausdruck) und das sieht nach Einschottern sehr gut aus.
